Světelný ukazatel SU 710 / 715

Světelný ukazatel SU 710 / 715

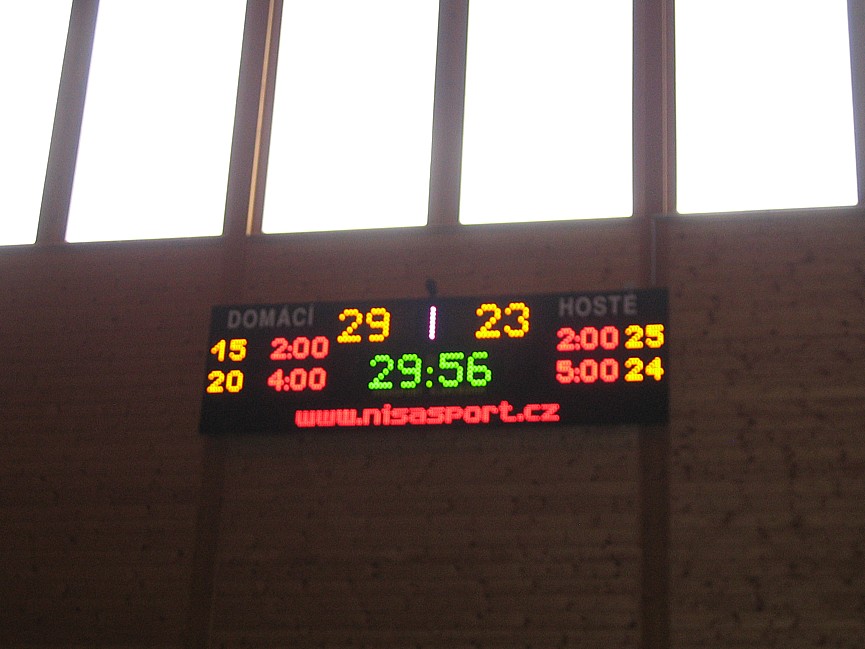

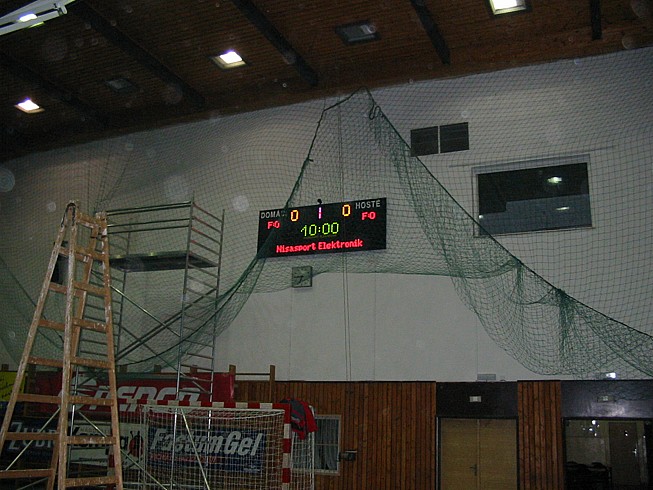

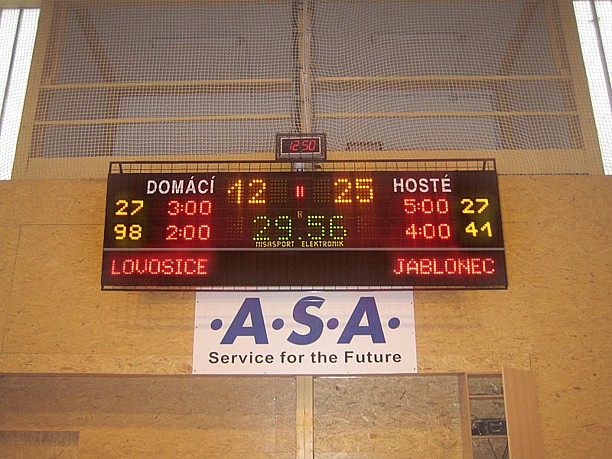

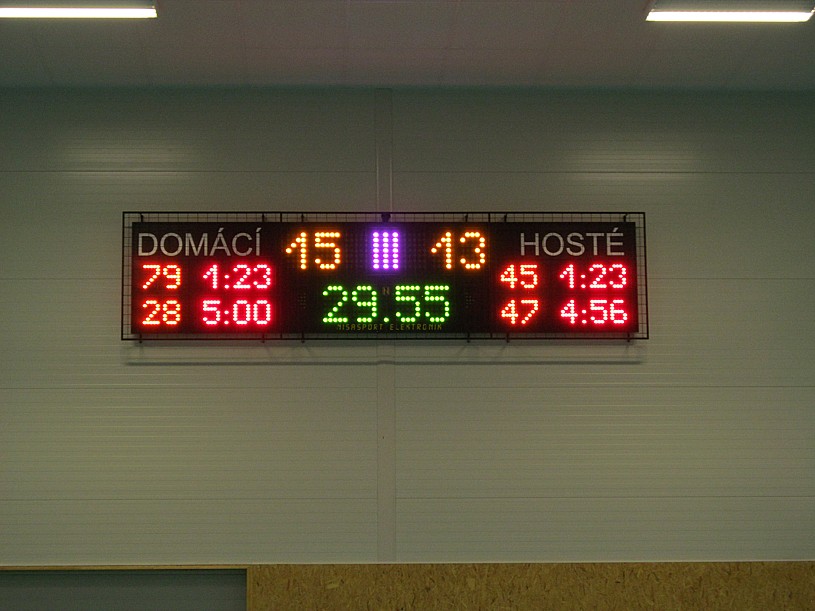

SU 710 / 715 je halový univerzální světelný ukazatel, určený k zobrazování informací při halových sportech - košíkové, házené, odbíjené, florbalu, tenisu atd. Funkce ukazatele odpovídají aktuálním pravidlům jednotlivých sportů. Zobrazovací jednotky jsou tvořeny rastrem 5x7bodu o výšce 230 mm.

SU 710 / 715 je halový sdružený světelný ukazatel, určený k zobrazování informací při halových sportech - košíkové, házené, odbíjené, florbalu, tenisu atd. Funkce ukazatele odpovídají aktuálním pravidlům jednotlivých sportů, při změně pravidel lze upravit funkce změnou programu řídící jednotky. Jako zobrazovací prvky jsou použity LED diody. Světelná pole v rastru 5 x 7 světelných bodů zobrazují číslice v klasickém tvaru, umožňujícím výbornou čitelnost. Konstrukce světelného bodu je řešena tak, že číslice jsou dobře čitelné i při pohledu z velmi ostrých úhlů, použité zobrazovací prvky jsou prakticky bezúdržbové. Na bocích jsou aplikována zjednodušená světelná pole typu "sedmisegment". Velikost světelných polí, různost jejich konstrukce a barevnosti je volena tak, aby diváci i hráči měli i při letmém pohledu přehled o datech utkání.

Ukazatel SU715 je funkčně stejný ukazatel jako SU 710 LED ,výška zobrazovaných znaků je 230 mm ve střední části (čas, skóre), 132 mm pro zobrazení trestů, resp. odehraných setů.

TECHNICKÉ ÚDAJE :

SU710



  • Rozměry základního modulu displeje: 4720 x 1160 x 100 mm
  • Výška znaku: 360 / 230 mm
  • Napájení: 230V/350 VA max.
  • Povrchová úprava: prášková vypalovací barva



SU715



  • Rozměry základního modulu displeje: 3010 x 785 x 100 mm
  • Výška znaku: 230 / 132 mm
  • Napájení: 230V/300 VA max.
  • Povrchová úprava: prášková vypalovací barva
